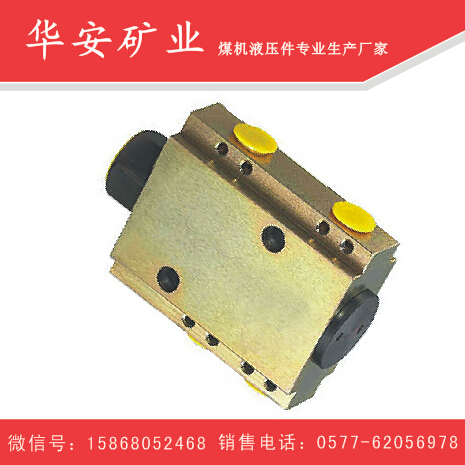

矿用液控单向阀YDF-42/200(G)
-
液控单向阀：YDF42/200的详细描述：
产品简介 1、用途 液控单向阀主要是用来闭锁立柱或千斤顶工作腔内的液体,而使之保持额定压力,当立柱或千斤顶另一腔进液时,同时给该阀的控制腔供液,将阀门打开,使立柱或千斤顶工作腔中的液体回流。 2、执行标准MT419--1995《液压支架用阀》 3、结构及其工作原理 FDY液控单向阀结构见公司图 本阀是采用橡胶O型圈与金属阀体平面密封形式的单向阀,在阀体上有三个通液孔,当系统中高压液体由孔II进入时,克服单向阀体后面弹簧作用力,经孔III进入缸体工作腔,液流停止进入后,在液压力及弹簧力的作用下使阀芯压紧阀座,单向阀关闭。当需要液体回出时,控制液流从孔I进入,推动顶杆克服压力及弹簧力顶开阀芯工作腔中的液体既从孔II流出。 4、技术参数 5、使用说明 ①本阀实用于31.5MPA的主管路及支管路的液压系统中,工作介质为含5%乳化液和95%中性水混合而成的乳化液,可在10℃--50℃温度下正常工作,介质需要保持清洁,无杂质。采用0.125MM精度的过滤器及磁性过滤装置过滤 ②本阀在井下如需要检修时,应整体更换,不可在井下拆检,以防止赃物进入阀腔内 5、故障分析及排除 6、储存 ①安全阀储存时应排除净腔内液体,清洗干净,且涂低凝5号防锈液压油 ②同时将进,回液口堵上塑料塞,并放置于清洁于干燥处保存 7、订货须知 ①订货时须说明产品名称,型号及其规格,同时说明订货数量等 ②对特殊要求的产品可协商解决。
